Информационный знак Расцветка фаз воздушных линий электропередачи (ВЛ)

Информационный знак «Расцветка фаз» является обязательным элементом маркировки опор воздушных линий электропередачи. Он предназначен для однозначной визуальной идентификации фаз (А, В, С) с целью обеспечения электробезопасности при эксплуатации, техническом обслуживании и проведении ремонтных работ на энергообъектах.

Назначение и цель применения

Основная задача знака — исключение ошибок при определении фазировки, предотвращение коротких замыканий при ремонтных работах и обеспечение быстрой ориентации оперативного и ремонтного персонала на трассе ВЛ. Правильная и хорошо читаемая маркировка позволяет идентифицировать каждую фазу визуально, без применения специальных измерительных приборов, что критически важно для соблюдения технологических процессов и охраны труда.

Нормативно-правовая база

• Правила устройства электроустановок (ПУЭ), 7-е издание, глава 2.5 «Воздушные линии электропередачи напряжением выше 1000 В».
• ГОСТ 12.4.026-2015 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний».
• СТО 34.01-24-001-2015 «Единый контент и стиль информационного сопровождения профилактики электротравматизма в электросетевом комплексе ПАО "Россети».

Важное примечание о статусе документов: Ранее действовавшее Распоряжение ПАО «Россети» от 09.11.2018 № 501р официально утратило силу и отменено. В настоящее время требования к информационным знакам регулируются актуальными распорядительными документами, в частности Распоряжением ПАО «Россети» от 22.12.2023 № 793р (с последующими изменениями), а также едиными отраслевыми стандартами (СТО), которые унифицируют требования как для дочерних обществ «Россетей», так и для объектов ПАО «ФСК ЕЭС».

Цветовая маркировка фаз

Согласно требованиям ПУЭ (пункт 1.1.30), при переменном трехфазном токе расцветка фаз должна строго соответствовать установленным цветам:

• Фаза А (L1): Желтый цвет.
• Фаза В (L2): Зеленый цвет.
• Фаза С (L3): Красный цвет.

Требования к размещению на опорах ВЛ

Постоянные знаки расцветки фаз наносятся или устанавливаются на опорах ВЛ на высоте от 2 до 3 метров от уровня земли. Обязательная установка знаков требуется в следующих случаях:

• На концевых опорах ВЛ напряжением 35 кВ и выше.
• На опорах, смежных с транспозиционными (опорами, где меняется взаимное расположение проводов для выравнивания электрических параметров линии).
• На первых опорах ответвлений от основной магистральной воздушной линии.
• На двухцепных и многоцепных опорах дополнительно должна быть нанесена маркировка, обозначающая принадлежность провода к конкретной цепи (например, «Цепь 1», «Цепь 2»).

Постоянные знаки расцветки фаз наносятся или устанавливаются на опорах ВЛ на высоте от 2 до 3 метров от уровня земли.

Обязательная установка знаков требуется в следующих случаях:

• На концевых опорах ВЛ напряжением 35 кВ и выше.
• На опорах, смежных с транспозиционными (опорами, где меняется взаимное расположение проводов для выравнивания электрических параметров линии).
• На первых опорах ответвлений от основной магистральной воздушной линии.
• На двухцепных и многоцепных опорах дополнительно должна быть нанесена маркировка, обозначающая принадлежность провода к конкретной цепи (например, «Цепь 1», «Цепь 2»).

Конструктивные требования и внешний вид

Информационные знаки «Расцветка фаз» изготавливаются с учетом суровых климатических условий и требований к длительному сроку службы:

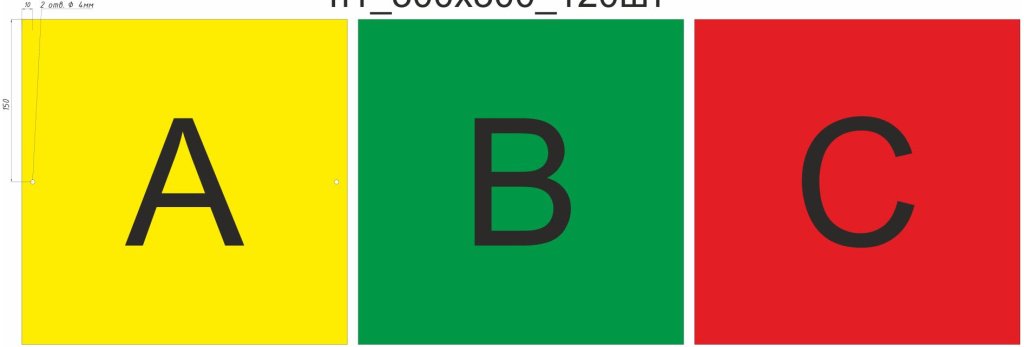

• Форма и размер: Как правило, квадратная форма со скругленными углами. Стандартный размер составляет 300 на 300 мм (допускаются вариации, например 200 на 300 мм, в зависимости от конкретных технических заданий сетевых компаний).
• Материал: Листовая оцинкованная сталь толщиной 0,5–1,0 мм с полимерным или стеклоэмалевым покрытием, либо ударопрочный композитный пластик толщиной 2–3 мм. Материал должен обеспечивать защиту от коррозии, механических повреждений и выцветания при экстремальных температурах (от минус 50 до плюс 150 градусов Цельсия).

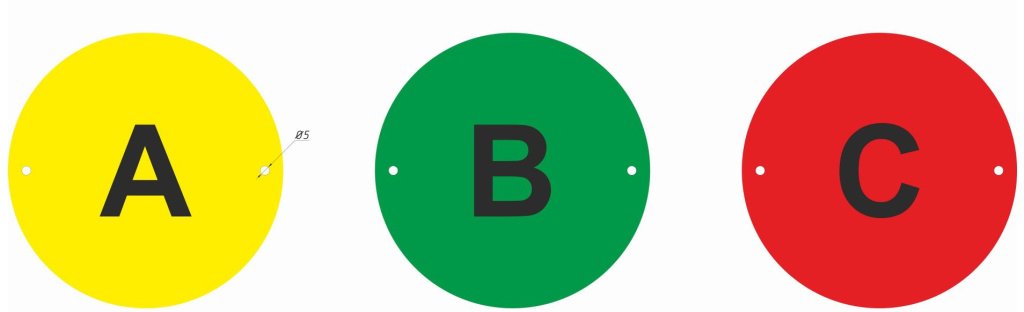

• Изображение: На знаке размещается цветной круг (или цветной фон) соответствующего фазе цвета и буквенное обозначение фазы кириллицей («А», «В» или «С»). Часто сопровождается текстовой надписью «Расцветка фаз». Шрифты и оттенки цветов должны соответствовать корпоративным стандартам заказчика.
• Крепление: Знак крепится к стойке опоры с помощью металлической бандажной ленты, стальных хомутов или вытяжных заклепок. Конструкция крепления должна обеспечивать надежную фиксацию и защиту от несанкционированного демонтажа.

Значение для безопасности и эксплуатации

Наличие корректной маркировки фаз имеет критическое значение для:

• Безопасности персонала: Исключает случайное прикосновение или ошибочное подключение к неверной фазе при проведении работ, снижая риск электротравматизма.
• Корректной фазировки: Позволяет оперативно проверить правильность чередования фаз при подключении новых участков линии, после капитального ремонта или реконструкции.
• Соблюдения нормативов: Наличие и читаемость знаков является обязательным требованием при приемке ВЛ в эксплуатацию и во время плановых проверок надзорных органов (например, Ростехнадзора).

Практические рекомендации

При заказе, изготовлении или приемке информационных знаков для воздушных линий необходимо требовать от подрядчика строгого соответствия продукции актуальным версиям ПУЭ, ГОСТ 12.4.026-2015 и действующим стандартам ПАО «Россети». Перед утверждением макета знака рекомендуется запрашивать у эксплуатирующей организации (конкретного филиала сетевой компании) действующие на текущий момент технические требования или альбомы типовых решений, так как внутренние корпоративные стандарты визуального оформления могут периодически актуализироваться.

Изготовление, применение и размещение знаков регламентируются следующими основными документами:
